2-1  图：

审图：此图包括外框、里面的一个圆、一个正六边形、一个矩形框、一个多线段框，每个部分都可以计算其坐标和相应尺寸；图层有三个，分别为绘图、尺寸标注、辅助线图层。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，使用line的正交模式、极轴追踪模式和相应尺寸完成外框；分别确定圆、正六边形的圆心和中心；确定内矩形框的两点坐标，内多线段框绘图起点坐标（49，-2）完成绘图；最后进行尺寸标注。

重点难点：圆、正六边形的圆心和中心的定位、各坐标的计算。

2-2  图：

审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；此图为左右对称图形课通过镜像命令画图，先画左半外框和里面的四个圆即可

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，计算各点坐标和各段线段尺寸各圆的圆心坐标，利用line和相关尺寸定位画左半外框，利用c和各圆半径画四个圆，镜像到右边完成画图；最后进行尺寸标注。

重点难点：各坐标、尺寸长的计算、圆心的确定、两斜线的画法、镜像的使用。

2-3  图：

审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；此图包括左右两个部分，左边的外框和里面的两个圆都可完成，右边的图形是在左边图形基础上通过偏移相关线条完成。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，由点（14,0）开始依次画出各个外框线段，计算两圆的圆心坐标画圆；把左边的图通过复制再通过偏移相关线条和修剪多余线条完成绘图；最后进行尺寸标注。

重点难点：两段斜线的画法、复制命令的使用、偏移命令的使用。

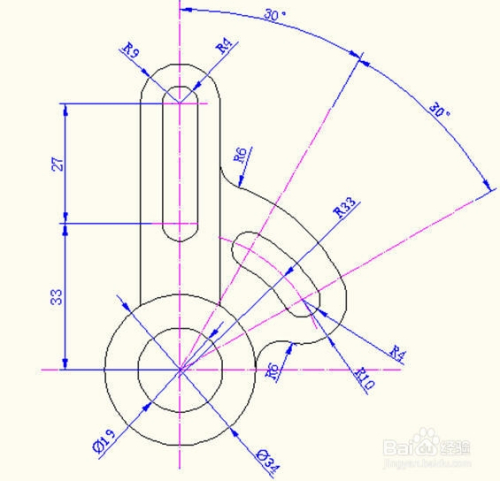

3-1  图：

审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图包括四个主要部分两同心圆和上部的圆和直线线框、右边的相切圆弧、由两圆和两段圆弧相切的曲线图形。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，通过相应尺寸和旋转角度画出各条辅助线，画左下两同心圆和上部的三个圆利用正交模式和对象捕捉中的切点画出四条竖直直线，修剪多余线段；画出R33的辅助线，定位出各个圆心坐标完成两圆和两段圆弧相切的曲线图形（右里面的图形），修剪多余线段；作R10的圆，再作R6的圆与两圆相切，作一大圆与R10的圆外切，再完成其他圆弧的相切，修剪多余线段；最后进行尺寸标注。

重点难点：辅助线的定位、各圆心的确定，各圆的相切、多余线段和圆弧的修剪、尺寸标注的布置。

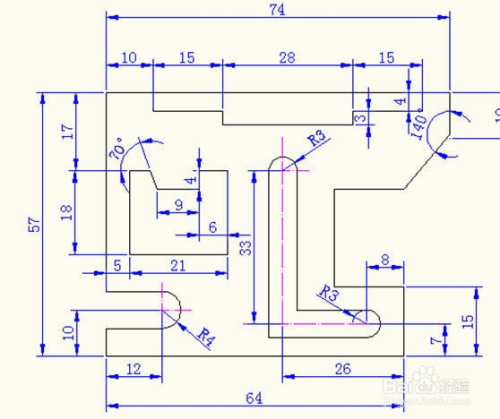

3-2  图：

审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图包括四个组成部分，外框和里面三个图形，相关辅助线、线段、圆尺寸都可确定。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，先画出辅助线，再由相关尺寸画出外框，再通过坐标计算确定里面图形的起点坐标（5，22）依次画出各线段，先画两圆再画与之相切的直线再修剪即可；最后进行尺寸标注。

重点难点：直线与圆的相切、相关坐标的计算、斜线段的画法。

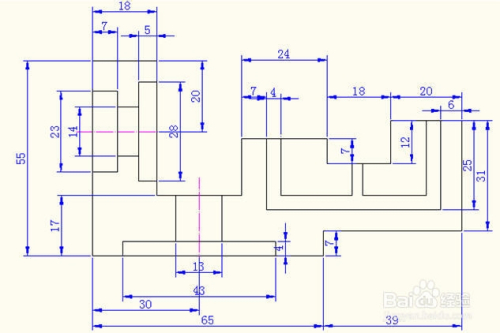

3-3  图：

审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；这个图的先绘制外框，其余主要采用OFFSET命令和相应尺寸依次画出。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；绘制辅助线，利用计算的坐标和原图给的相应线段尺寸完成外框；里面的图形可通过计算相对偏移量来进行相应的偏移即可依次完成各线段的画法，修剪多余线段；最后进行尺寸标注。

重点难点：各尺寸的计算、各偏移量的确定、辅助线的绘制、多余线段的修剪。

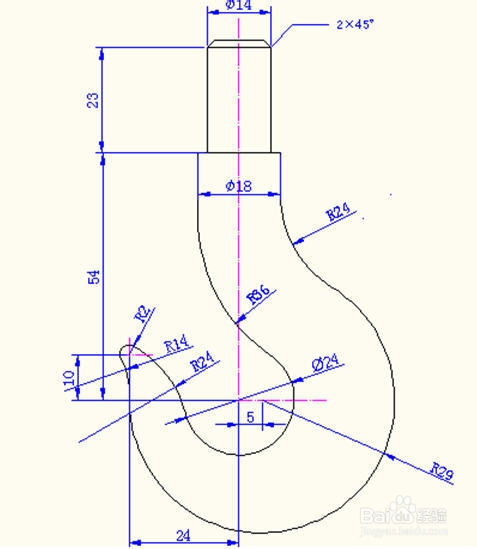

3-4   图：

审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图主要是圆的相切和多余圆弧的修剪，相关圆的圆心、半径的确定。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；确定相关尺寸绘制辅助线，先作直径24和R29的圆，再画出图形上部的矩形框和倒角部分；再作R24和R36的圆分别与竖直直线和前面两个圆相切，修剪多余线段和圆弧。用同样的方法画左侧的圆R2和相关的相切圆再修剪多余圆弧即可完成，最后进行尺寸标注。

重点难点：各圆圆心的确定、使用画圆中的T 画相切圆、相关的尺寸定位、直径和倒角的标注。

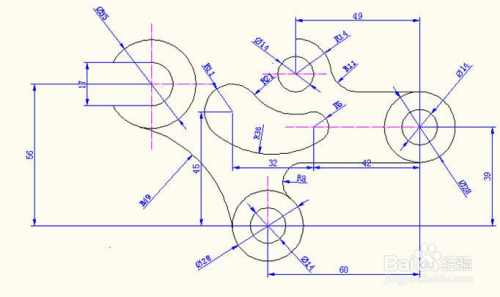

3-5   图：

审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图主要是圆的相切和多余圆弧的修剪，相关圆的辅助线、圆心、半径的确定。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；确定相关尺寸绘制辅助线，先画两部分直径为14、28 的两圆，再画直径为17、35的两圆，分别使用通过象限点画水平线与圆相切、使用画圆中的T 画相切圆完成各部分的直线和圆弧相切；图形的中间部分为两个圆与两段圆弧相切，画法与之前相同。图形最上部圆心的确定是使用辅助线画法来确定，依次可以完成相关圆和圆弧的相切；修剪多余的线段和圆弧即可完成整个图。最后进行尺寸标注。

重点难点：相关的辅助线尺寸定位、各圆圆心的确定、使用画圆中的T 画相切圆、修剪多余的线段和圆弧、尺寸标注的布置。

时光飞逝，岁月如梭，转眼间我们的CAD课程学习也接近了尾声。这是一门非常实用的课程，知识由浅到深，前面很多的基本操作是比较简单易懂的，后面的综合绘图有点麻烦，但只要按照正确的步骤绘图也是可以完成的。书本上需要记得的东西很多，但是真正在电脑上绘图时可以容易找到相关命令。我想，要学好这门课程也是不容易的，还得多练习，正所谓“绘图之道，唯有于勤；成图之妙，唯有于思”绘图的中心思想就是：用尽可能少的操作完成尽可能多的要求。以下是我在老师的带领下所获得的一些心得和体会。

经过一个学期的学习，我从画最简单的直线，画圆，到画涂层，再到标注，从最基本的命令line、矩形、圆到后面的偏移、镜像、旋转、拉伸等等，一点一滴地学到了很多关于CAD的知识和技巧，也从一个对于CAD什么都不懂的门外汉变成一个能够独自完成一些比较简单的图形的行内人士了。不过想要学好CAD并非一朝一夕，因为想要能把CAD运用熟练必须靠更多的练习，而不是一时半会就能完成的。因为CAD也是有它的难度所在的，没有长时间的练习是难以成为一个CAD的高手的。

总的说来，对于CAD，仅仅是知道，了解怎么去使用它是远远不够的，还要时常的练习使用，才能熟能生巧。对于学习CAD，练习时非常重要的。当然，CAD作图的时候，严谨、认真也是很重要的。

对于画CAD先对复杂的图形，我们只有严谨、认真、仔细地完成每一个步骤，注意每个细节，更多思考以寻求最快速的画法技巧，才能更多节约时间，而且要做到触类旁通。否则很可能在某一步弄错一个数据或者某个位置的定位使得最后整个图都不正确，只好全部重做。所以就算我们已经能够熟练使用CAD了以后还是要认真仔细的对待每一个数据，重视每一步的操作步骤，以免发生这样的错误。绘图不仅要练要思还要总结，为以后提高画图速度打下基础。

在这里我由衷地感谢程刚晰老师细心、耐心的指导，严谨、认真的讲解着每一个知识点和每一个细节，让我学习到了很多CAD的知识和技巧。再次非常感谢谢老师给的教程，祝您生活幸福，家庭幸福美满，事业有成。
